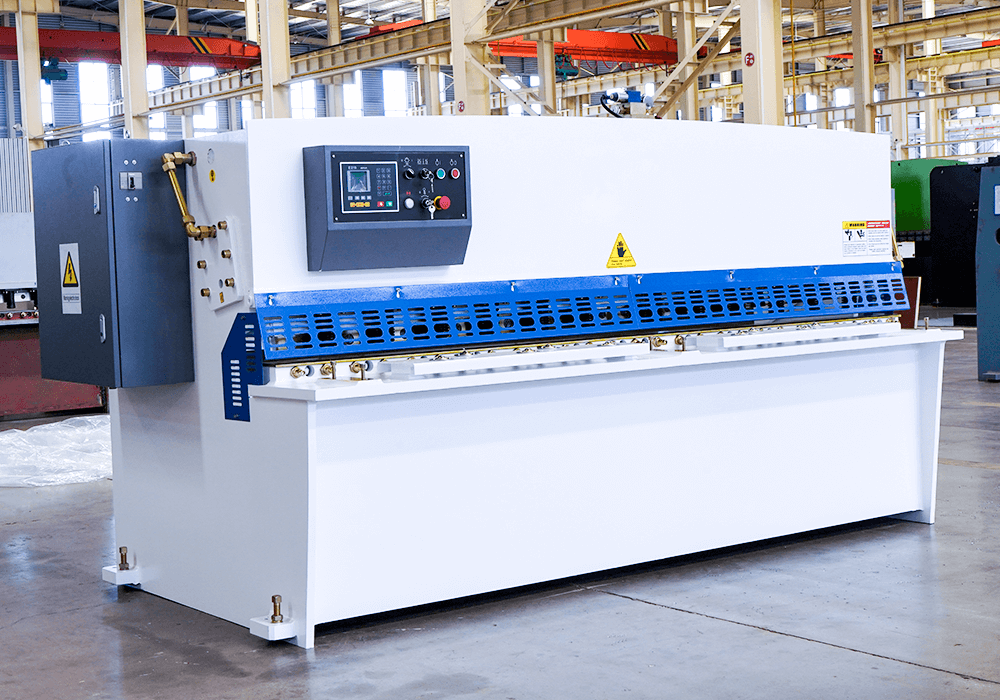

QC12K 摆式剪板机

我们的摆式剪板机是当前市场的领跑者，为切割整幅和超宽板材提供了一种高质量且经济高效的解决方案。QC12 系列剪板机配备了最新技术，并具有强大的剪切角度调节功能，可确保每次切割的精确度和准确性。

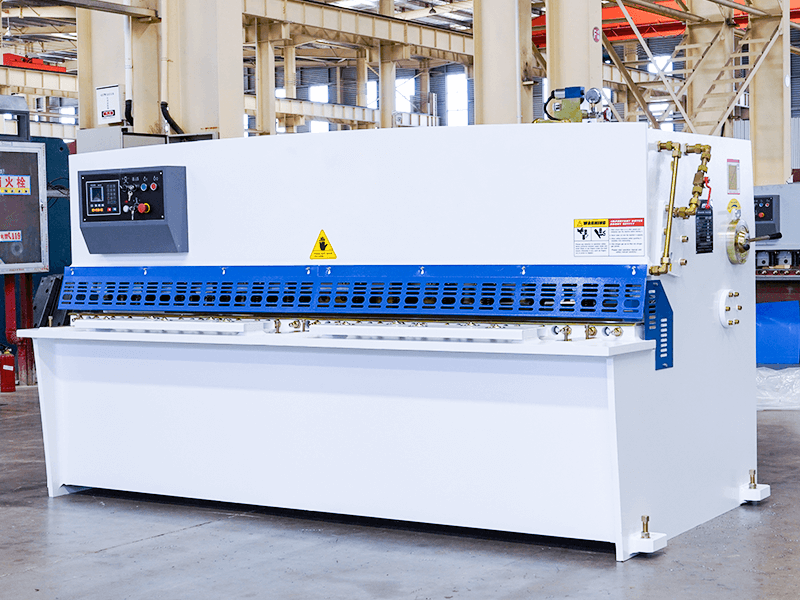

外观

整机采用钢板焊接结构，液压传动，蓄能器回程。具有操作方便、性能可靠、外形美观等特点。

Outlook

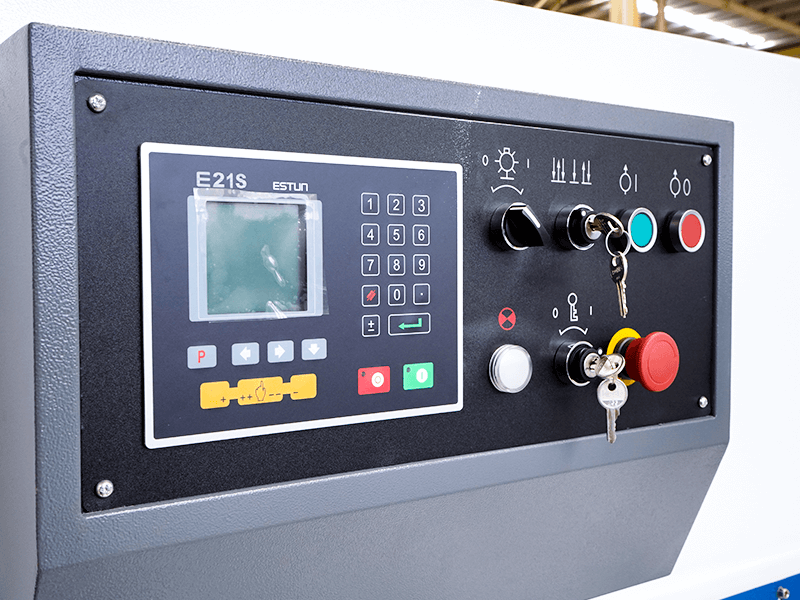

控制系统

本机采用特制的、经济型的数控系统。我们也可选用荷兰著名公司Delem的DAC310T系统，该系统可自动控制切割角度和刀片间隙，以获得最佳的性能。

Control System

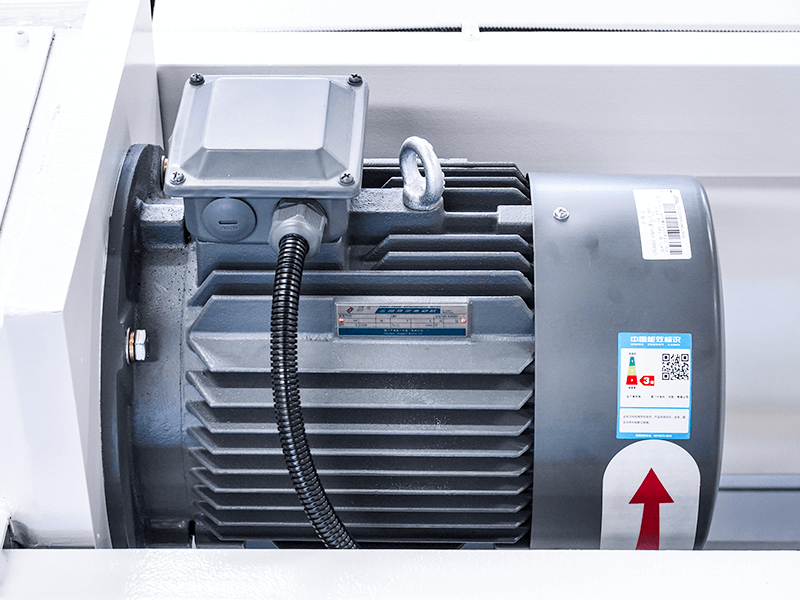

电机

我们高性能的主电机可配备国际知名品牌，如西门子，或国内知名品牌，如皖南。

我们提供电压定制以满足特定需求，包括三相/220V/60Hz、三相/380V/60Hz、三相/415V/60Hz 以及其他根据需要提供的选项。

Motor

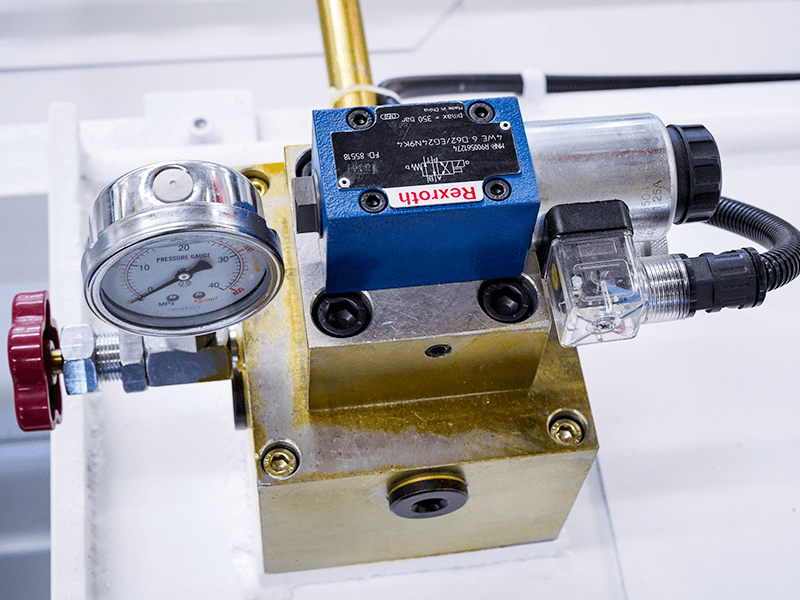

液压阀

采用国际品牌力士乐液压阀块，实现最佳液压性能。

得益于我们的油压过载保护系统，本公司设备很少出现漏油和阀门卡滞现象。

我们提供实时油压监测，确保油路运行顺畅，设备性能稳定。

Hydraulic Valve

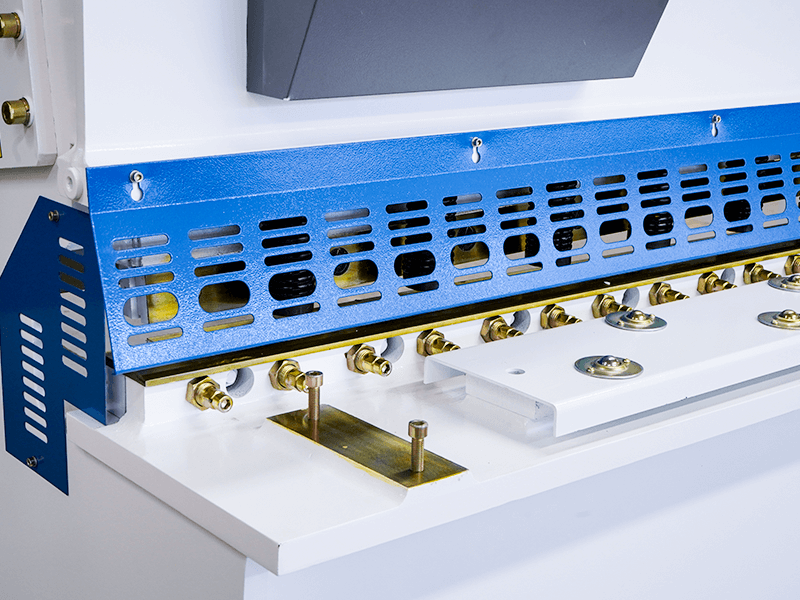

进料口

我们的进料口设计符合国际安全标准，确保机器运行安全可靠。

我们的机器提供最小进料高度，等于板材厚度，最大进料高度等于板材厚度加 20-25 毫米。还提供了可调节高度的螺钉，以便轻松定制进料高度。

我们的机器配有前挡板和侧护栏，以确保操作员的安全操作。

Feeding Port

切割线照明

标准对准装置利用机器光源将线状阴影投射到板材上，实现高精度直线切割，取代传统的划线切割方式。

Cutting Line Illumination

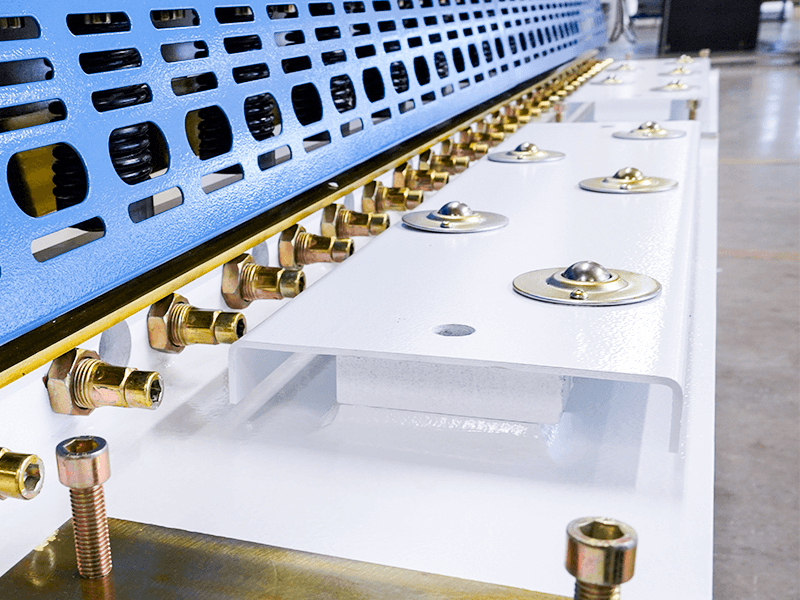

球形一体式前置工作台

球形前置支撑减少了板材与工作台之间的摩擦，确保了板材表面的平滑。

送料现在更方便快捷，提高了切割效率。

Ball Integrated Front Tables

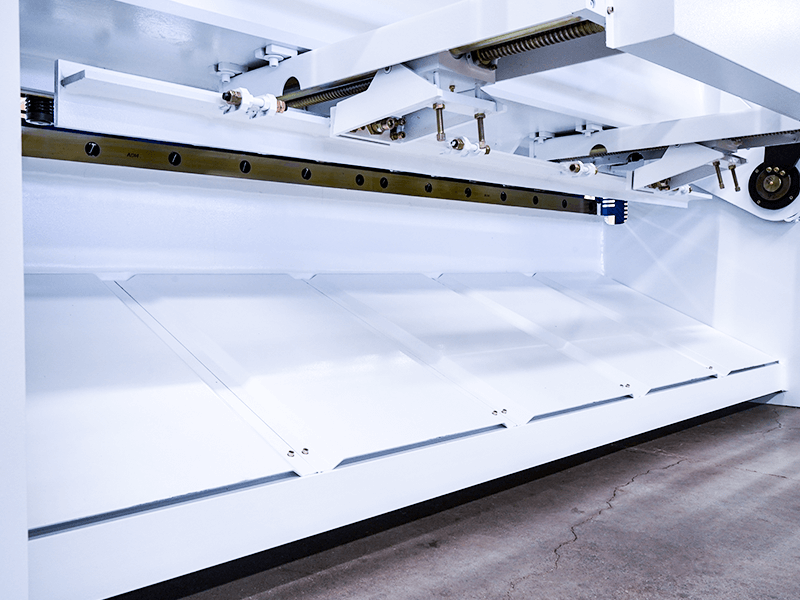

后挡料

重型后挡料器设计，确保后挡块的抗碰撞性，不易变形。

便捷的后挡料器架，方便取放切割材料。

手动和自动后挡料器升降功能均可提供，以满足更长材料的切割需求。

Backgauge

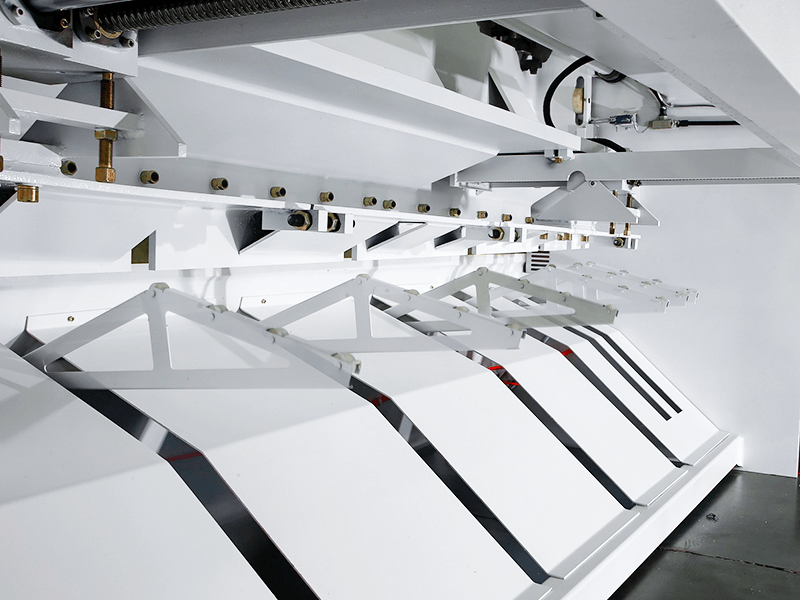

气动后支撑

本机方便客户切割宽幅板材，不使用时可一键收合。

Ball Screw + Rail

后部防护装置

采用光电保护，保障人身安全，特别是手指安全。

Ball Screw + Rail

润滑装置

更方便快捷，提供自动和手动两种型号，方便客户根据喜好选择。

Ball Screw + Rail

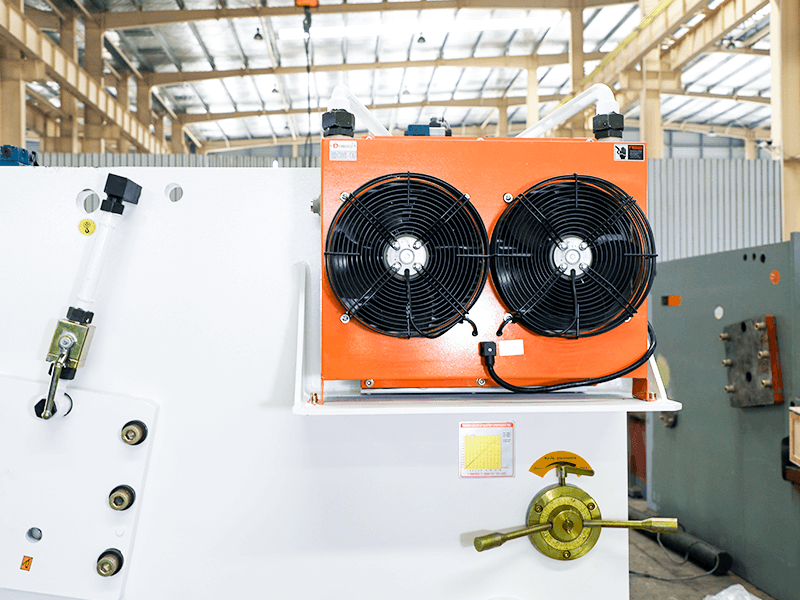

液压油冷却装置

机器可以在高温环境下长时间连续使用。

Ball Screw + Rail

技术规格

如需咨询更详细的参数，请随时与我们联系。

型号	切割厚度	切割宽度	油箱	行程	后挡料范围	剪切角度	主电机功率	重量	尺寸
Unit	mm	mm	L	times/min	mm	°	KW	Ton	L×W×H mm
4*2500	4	2500	140	33	20-650	1.5	7.5	4	303515701720
4*3200	4	3200	190	15	20-650	1.5	7.5	5.5	375016401850
4*4000	4	4000	190	10	20-800	1.5	7.5	7.5	455019701900
4*5000	4	5000	320	8	20-800	1.5	7.5	13.5	570019002000
4*6000	4	6000	440	8	20-800	1.5	15	17	650024602250
6*2500	6	2500	190	17	20-650	2	7.5	5.5	305016501900
6*3200	6	3200	190	12	20-650	1.5	7.5	6.5	375016501800
6*4000	6	4000	190	9	20-800	1.5	7.5	8.7	455020001950
6*5000	6	5000	320	7	20-800	1.5	15	15.5	554024502300
6*6000	6	6000	440	5	20-800	1.5	15	19.8	654524702500
8*2500	8	2500	190	14	20-650	2	11	5.8	306016501800
8*3200	8	3200	190	10	20-650	1.5	11	6.8	376016501800
8*4000	8	4000	190	9	20-800	1.5	15	8.8	456019601920
8*5000	8	5000	320	8	20-800	1.5	18.5	16	560023602180
8*6000	8	6000	440	6	20-800	1.5	18.5	21.5	660024502500
10*2500	10	2500	190	10	20-800	2	15	7	305019601920
10*3200	10	3200	190	9	20-800	1.5	15	8.5	380019601920
10*4000	10	4000	400	8	20-800	1.5	22	12	470021002200
10*6000	10	6000	440	6	20-800	1.5	22	28	660021002300
12*2500	12	2500	400	12	20-800	2	22	10.3	317021502180
12*3200	12	3200	400	10	20-800	2	22	11.6	380021502180
12*4000	12	4000	400	8	20-800	1.75	22	13.8	470022852180
12*5000	12	5000	440	6	20-800	2	22	19.5	580024502400
12*6000	12	6000	440	5	20-800	2	22	32.5	660026002700
12*8000	12	8000	580	4	20-800	1.75	22	50.5	860032503200
16*2500	16	2500	400	11	20-800	2.5	22	11	324522902180
16*3200	16	3200	400	10	20-800	2	22	12.6	387023002180
16*4000	16	4000	600	8	20-800	1.75	22	17.8	470525752200
16*5000	16	5000	600	6	20-800	2.5	30	24.8	590026002700
16*6000	16	6000	600	5	20-800	2.5	30	35	660027002900
20*2500	20	2500	500	8	20-800	2.5	30	14.3	330025802300
20*3200	20	3200	500	7	20-800	2.5	30	16	415026002500
20*4000	20	4000	550	5	20-800	2.5	30	23	485026002800
25*2500	25	2500	550	7	20-800	3	37	19	320027002900
25*3200	25	3200	600	5	20-800	3	37	24	420027003000
