折弯机无线脚踏开关

这是我们标准 ADH 脚踏控制系统的最新版本，专为希望在设备周围拥有无电缆工作空间的客户而设计。我们的无线脚踏系统包含三个主要硬件组件：

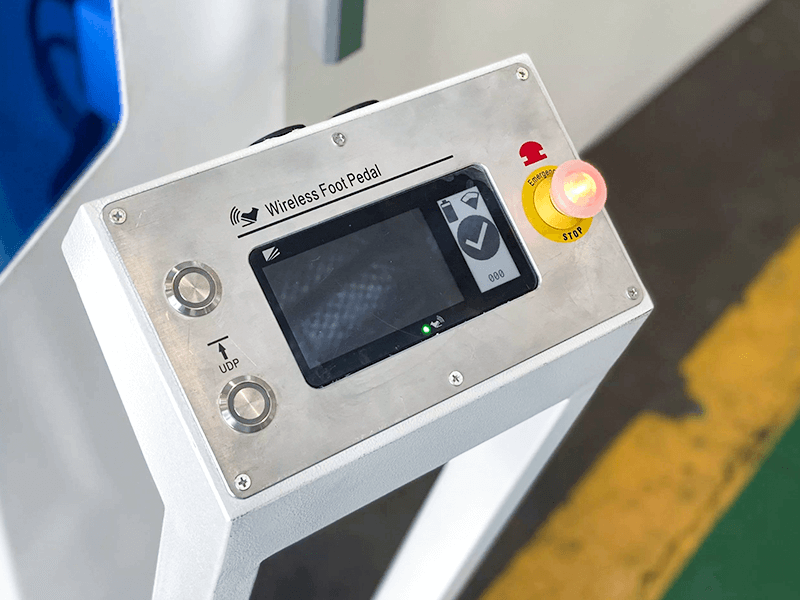

我们的无线脚踏解决方案现已作为可选功能，适用于使用 PCSS-A1 或 PCSS-A2 平台的折弯机制造商。该解决方案可通过将无线模块集成到现有脚踏板中，或从零开始设计新的脚踏板，使无线功能的集成变得轻松。无线系统采用安全的双通道 SIL 3 通信方式，实现折弯机与脚踏板之间的双向通信。此外，该系统采用超声波传感器实现动态范围和位置监测。请注意，所示图片为 OEM 脚踏板布局示例。

与传统有线脚踏开关相比，无线脚踏开关具有诸多优势。

无线远程模块是一个独立单元，包含：

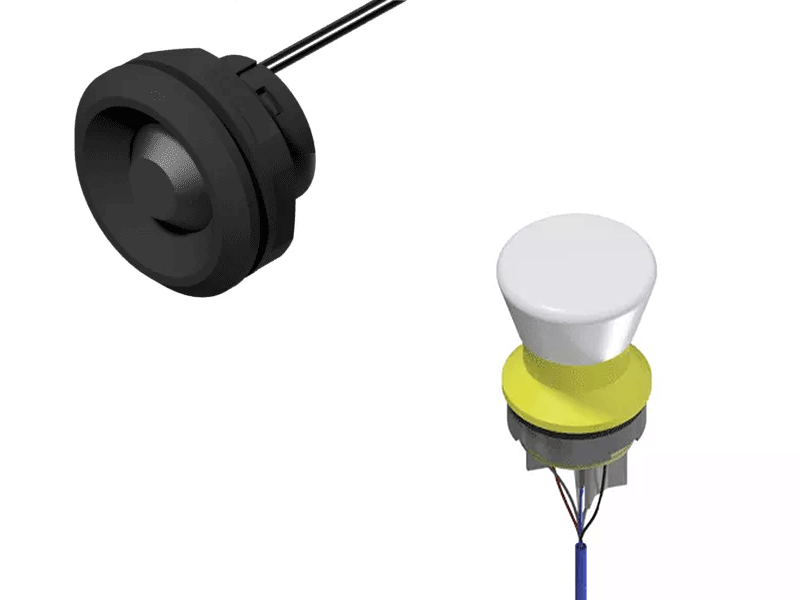

与 WRM 相连并一同提供的组件

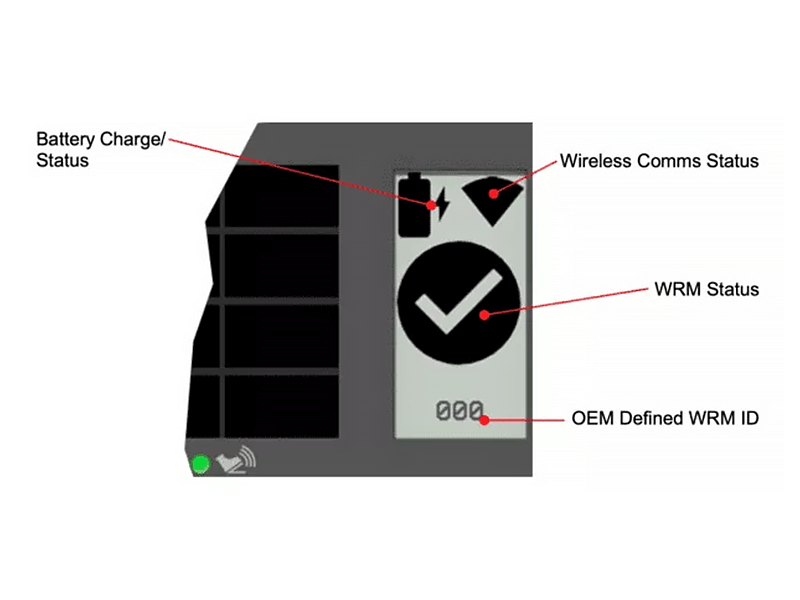

低功耗显示屏向操作员显示电池电量、无线信号强度和范围状态等信息。脚踏板识别编号可由折弯机制造商定义，并显示在 CNC 上，以便操作员确认已配对的脚踏板。

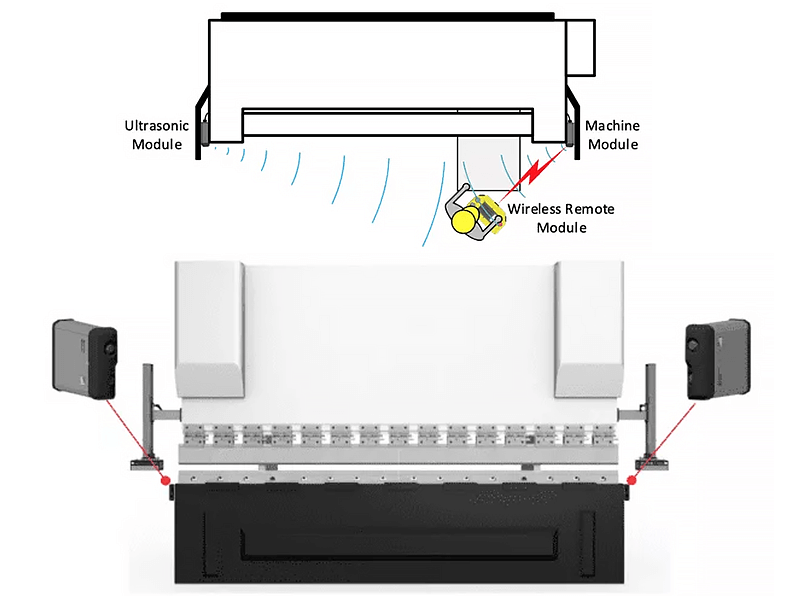

机器模块和超声波模块安装在折弯机前下方左右两端。MM 安装在折弯机上，作为 PCSS-A 与 WRM 之间的接口。MM 与 WRM 进行无线通信，并包含两个超声波传感器。UM 包含另外两个超声波传感器。WRM、MM 和 UM 中共计七个超声波传感器，用于三角定位脚踏板相对于折弯机前方的位置。

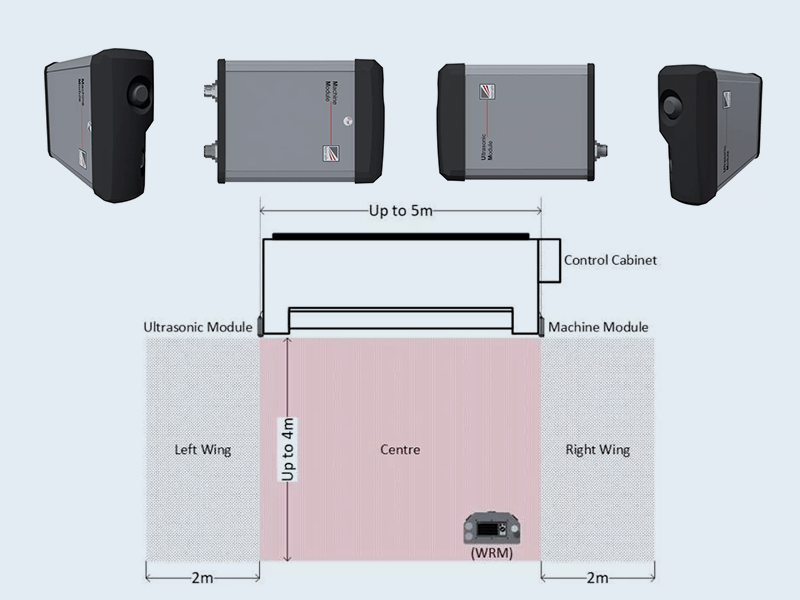

机器模块 (MM) 和超声波模块 (UM) 安装在折弯机的左下和右下前端。MM 安装在折弯机上，并在 PCSS-A 和无线遥控模块 (WRM) 之间进行接口。MM 与 WRM 无线通信，并且包含两组超声波传感器。UM 包含另外两组超声波传感器。WRM、MM 和 UM 中的七个超声波传感器组合用于对脚踏板相对于折弯机前部的三维位置进行三角测量。
