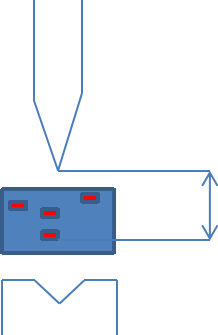

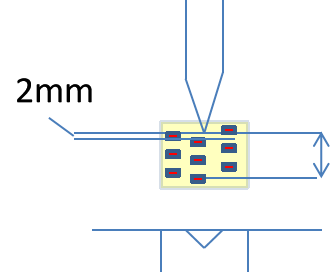

S. S. + 5mm
可通过 CNC 系统及条码扫描技术进行管理，具有以下优势：

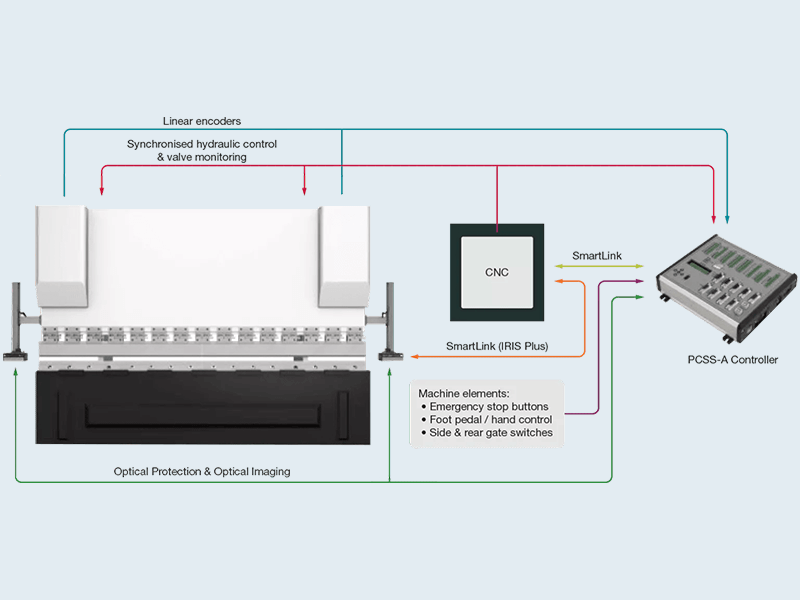

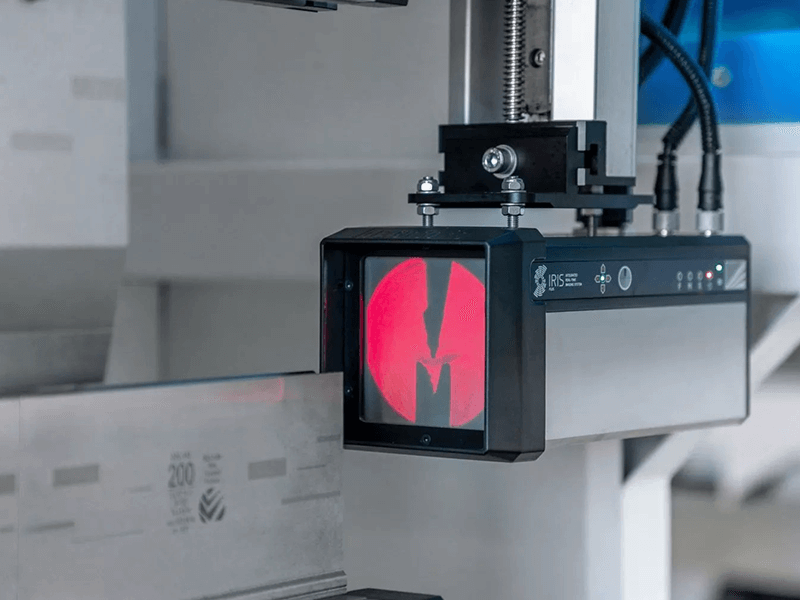

IRIS 和 IRIS Plus 型号均为组合系统，可在高速合模过程中提供高性能光学保护。一旦开始弯曲过程，图像处理功能便会接管。这些系统实时捕获和处理图像，并通过 SmartLink 将实时数据传输到 CNC 系统。图像处理系统已完全集成在 IRIS 和 IRIS Plus 接收器中，无需额外的硬件或软件。
欧洲折弯机标准 EN12622 将弯曲速度限制在 10 毫米/秒，通过控制材料在弯曲过程中朝向操作员移动的速度，确保了基本的操作员安全水平。
然而，机械指令和 EN12622 规定，只要某些操作能够得到充分监控，就可以采用更宽的 V 型模具实现更快的弯曲速度。在 CNC 系统中，制造商可以为更宽的 V 型模具设置更快的弯曲速度，并且弯曲速度管理过程会自动监控材料在弯曲弧中的移动速度，从而为更快的弯曲创造安全条件。
| PCSS-A0 | PCSS-A0 PLUS | PCSS-A1 | PCSS-A2 | |
|---|---|---|---|---|
| 技术 | ||||
| 智能链接 | • | • | • | • |
| 灵活速度 | • | • | • | 额外 |
| 自动感应 | 额外 | 极致 | 极致 | 极致 |
| 规格 | ||||
| 安全输入 | 12 | 12 | 16 | 16 |
| 安全输出 | 4 | 4 | 6 | 6 |
| 标准输入 | 24 | 24 | 28 | 28 |
| 标准输出 | 6 | 6 | 10 | 10 |
| 线性编码器 I/O | 1, Y1 or Y2 | 2, both Y1 and Y2 | 2, both Y1 and Y2 | 2, both Y1 and Y2 |
| 最小编码器分辨率 | 0.1 micron | 0.1 micron | 0.1 micron | 0.1 micron |
| 编码器计数器的速度容量 | >300mm 每秒 | > 300mm 每秒 | > 300mm 每秒 | > 300mm 每秒 |
| 响应时间（硬件中断) | <1ms | <1ms | <1ms | <1ms |
| SD 卡（备份、数据记录和高速软件传输） | - | - | - | • |
| CAN open | - | - | - | • |
| 以太网 | - | - | • | • |
| EtherCAT | - | - | - | 可选 |
| 尺寸 | 229mm x 189mm x 45mm | 229mm x 189mm x 45mm | 229mm x 189mm x 45mm | 229mm x 189mm x 57mm |
| 扩展选项 | ||||
| 串联适配器 | - | - | • | • |
| 智能链接支架 | - | - | • | • |
| 无线脚踏开关 | - | - | • | • |
| 光学兼容性 | ||||
| LZS-1 | • | • | • | • |
| LZS-2 | • | • | • | • |
| LZS-XL | - | - | • | • |
| IRIS / IRIS Plus | - | - | • | • |
| 第三方光幕支持 | • | • | • | • |
| 双重防护支持 | • | • | • | • |

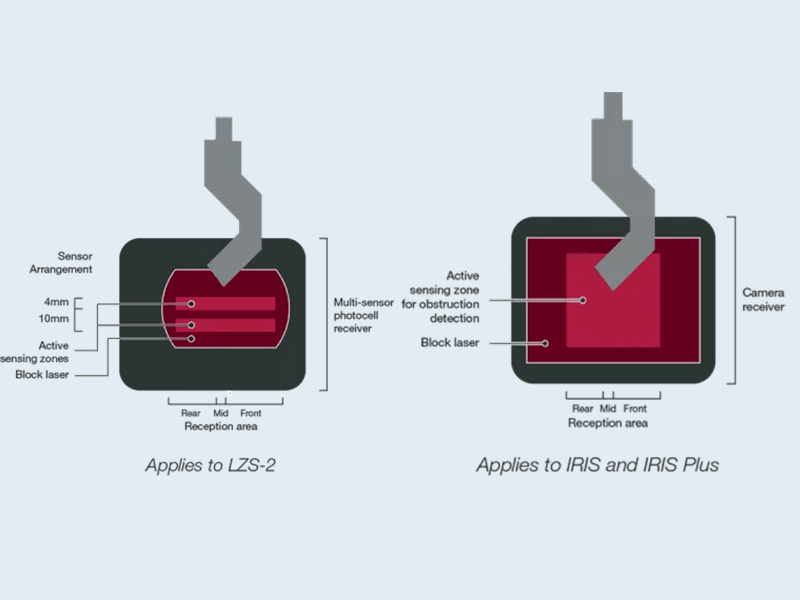

| LZS-1 | LZS-2 | LZS-XL | IRIS | IRIS PLUS | |
|---|---|---|---|---|---|
| 光学保护功能 | • | • | • | • | • |
| 光学成像功能 | - | - | - | • | • |
| 激光发射器 | CLASS 1 | CLASS 1 | CLASS 1 | CLASS 1 | CLASS 1 |
| 接收器类型 | 多传感器光电管 | 多传感器光电管 | 相机 | 集成英特尔®图像处理器的相机 | 集成高速英特尔®图像处理器的相机 |
| 最大推荐光学范围 | 8 metres | 8 metres | 15 metres | 8 metres | 4.5 metres |
| 最小物体检测分辨率 | 4mm | 4mm | 9mm | 2mm | 2mm |
| 连接器类型 | M12 8 pin | M12 8 pin | M12 12 pin | M12 12 pin | M12 12 pin |
| 工具兼容性 | V型工具和非标工具 | V型工具和非标工具 | V型工具和非标工具 | V型工具和非标工具 | V型工具和非标工具 |
| 集成状态 LED | • | • | • | • | • |
| 特殊功能 | |||||
| 自动工具对齐 | - | - | - | • | • |
| 自动对齐确认 | - | - | • | - | - |
| 特殊工具模式 | - | - | - | • | • |
| 软停止模式 | - | - | - | • | • |
| 快速找平模式 | - | - | - | • | • |
| 自动循环启动 (ACS) | - | - | - | • | • |
| 弯曲速度管理 (BSM) | - | - | - | • | • |
| 自适应环境感知 (AES) | - | - | • | • | • |
| 技术 | |||||
| RapidBend | - | • | - | - | - |
| RapidBend Ultimate | - | - | - | • | • |
| BendShield | - | - | - | • | • |
| BendVision | - | - | - | - | • |
| 性能/最小速度变化点 | |||||
| 平板弯曲 | 8mm | 4mm | 3mm / 10mm | 0mm | 0mm |
| 折箱 | 8mm | 4mm | 3mm / 10mm | 0mm | 0mm |
| PCSS-A 系列兼容性 | |||||
| PCSS-A0 / PCSS-A0 Plus | • | • | - | - | - |
| PCSS-A1 / PCSS-A2 | • | • | • | • | • |
| PCSS-A 并联适配器 | - | - | ? | - | - |
| 安装支架兼容性 | |||||
| 经济型支架 | • | • | - | - | - |
| 标准支架 | • | • | • | • | • |
| SmartLink 支架 | - | - | - | • | • |
| IRIS | IRIS PLUS | |
|---|---|---|
| 光学保护功能 | • | • |
| 光学成像功能 | • | • |
| 最大推荐光学范围 | 8 metres | 4.5 metres |
| 光学传感器 | ||
| 相机 | 数码图像传感器 | 数码图像传感器 |
| 帧率/频率 | 17ms / 59Hz | 可选 5ms / 200Hz or 10ms / 100Hz |
| 数据分辨率（传感器） | - | 0.01 degrees |
| 测量技术 | ||
| 类型 | 集成 | 集成的英特尔®高速图像处理器 |
| 英特尔®图像处理器 | ||
| 内存深度 | - | 每次循环最多记录10秒（2000张图像）的弯曲数据 |
| 测量精度 | - | Up to +/- 0.25 degrees |
| 与帧率同步的测量速率 | - | 可选 5ms / 200Hz or 10ms / 100Hz |
| 成像技术 | ||
| 弯曲速度管理 | • | • |
| 弯曲视觉 | - | • |
| 经济型 | 标准型 | 智能链 | |
|---|---|---|---|
| 规格 | |||
| 垂直支架长度 | 700毫米 | 520毫米 / 700毫米 / 1000毫米 | 700毫米 |
| 垂直调节范围 | 488毫米 | 350mm / 530mm / 830mm | 500毫米 |
| 水平调节范围 | 40毫米 | 40毫米 | 40毫米 |
| 推荐最大机器长度 | 4 米 | 15 米 | 6 米 |
| 主要特点 | |||
| 精密线性轴承和导轨 | - | • | • |
| 自由滑动操作 | - | • | • |
| 自动电动驱动系统 | - | - | • |
| 电动驱动系统最大速度 | NA | NA | 20mm/s |
| 可调锁定手柄 | • | • | NA |
| 换刀锁 | - | 手动 | 自动 |
| 光学兼容性 | |||
| LZS-1 | • | • | - |
| LZS-2 | • | • | - |
| LZS-XL | - | • | - |
| IRIS / IRIS Plus | - | • | • |
