数控折弯机操作指南：在报废前停止不良弯曲

停一下！先别急着改程序——这些物理因素你检查了吗？

你的手指已经悬在“编辑”键上，准备去改 Y 轴的下压深度。先停下。这一刻的直觉操作，很可能是你今天最昂贵的错误。程序只是静态的逻辑，而机床却是一个会升温、会变形、会“呼吸”的物理系统。如果程序昨天还是正确的，今天早上却突然报废，那问题几乎可以肯定不在代码里。为了迁就一个已经出问题的物理状态去修改原本正确的程序，只会让你在接下来的八小时里不停追公差，越调越乱。

无论你使用的是传统设备还是新一代数控折弯机，这一原则始终成立：先确认机床的真实物理状态，再去怀疑控制逻辑。

为什么“昨天明明跑得好好的”是机床最爱说的谎

当操作员说出“昨天跑得好好的”这句话时，潜台词是：机床的几何精度是恒定不变的。但现实恰恰相反。仅仅一夜停机，机床在物理层面上就已经“换了一种状态”。最隐蔽、也最常被忽略的元凶，是热变异。

折弯机在工作时，液压系统和结构件摩擦持续发热，使机身和 C 形架产生微米级的热伸长。昨天下午，你的机器早已“热透”，滑块（Y 轴）的零点可能因为热膨胀向下漂移了 0.03 mm，而这一偏移已经被程序补偿掉了。可今天早上冷机启动，机身完整收缩，如果你还直接套用昨天的坐标系，第一件工件就会因为下压不足而角度偏大，出现典型的“张角”。

再加上液压油粘度的陷阱。冷态液压油粘度更高，伺服阀响应自然变慢。PLC 发出指令的时间并没有改变，但滑块真正到达指定物理位置却滞后了。别再迷信“昨天”。每天早上的热机程序绝不是走形式，它的作用正是把机床的物理尺寸“膨胀”回到稳定状态，让控制逻辑与真实世界重新对齐。

“空气折弯”陷阱：为什么用压死弯思路调现代 CNC 一定会翻车

如果你用的是新一代 CNC 折弯机，或集成自动换刀与多轴联动的折弯中心，却仍然沿用老式的压死弯思路来调机，那实际上是在和机床的控制逻辑正面硬刚。

传统的压死弯依靠巨大吨位，把板材强行压进 V 槽底部，用模具几何直接“压”出角度。而现代 CNC 的核心理念是空气折弯——滑块精确控制下压深度，本身并不接触 V 槽底。最终角度由下压深度、模具开口尺寸以及材料回弹三者共同决定，是一个标准的几何计算结果。

当你试图用“角度不够就再压深一点”的压死弯逻辑来操作空气折弯时，问题就开始了：

1. 板材公差被成倍放大：在空气折弯中，哪怕 0.1 mm 的板厚变化，都会直接改变折弯三角的几何关系。压死弯的思路试图强行抹平这类差异，但在 CNC 上，结果往往是不同批次材料之间角度剧烈波动。
2. 吨位需求失控：现代高精度模具大多为空气折弯而设计。强行执行“压到底”的策略，往往需要 3～5 倍的吨位，不仅会让 CNC 的回弹补偿算法完全失效，更可能直接压坏模具，甚至触发机床过载报警。

记住这一点：你操作的是一台位置控制的设备，而不是力控制的机器。不服从这一逻辑，调得越狠，错得越离谱。

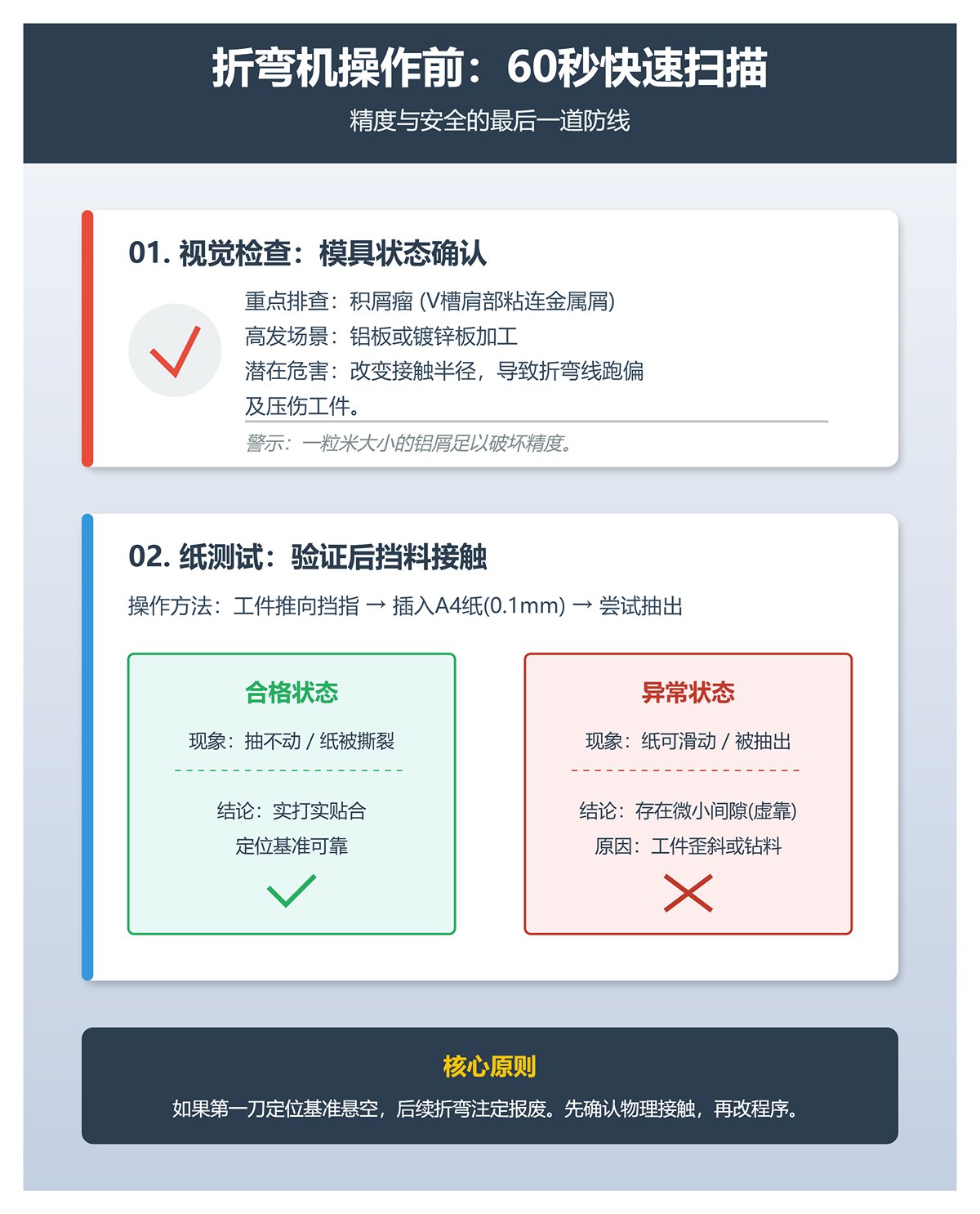

60 秒快速扫描：贴合状态、模具磨损，以及用“纸测试”揪出虚夹

在按下那颗绿色启动键之前，经验老道的技师一定会做一次简单却关键的检查。这 60 秒，既是为精度负责，更是为安全保命。

第一步是工件贴合检查和模具状态确认。不需要显微镜，只需快速扫视是否存在积屑瘤。在铝板或镀锌板加工中尤其常见，V 槽肩部一旦粘上金属屑，模具的实际接触半径就已经被悄悄改变。昨天还完全正常的一副模具，今天只要多粘了一粒米大小的铝屑，就足以造成折弯线跑偏，甚至在工件表面留下难以修复的压伤。很多批量问题并非折弯本身导致，而是前道工序截面不平整，例如使用状态不佳的液压剪板机或切割参数失当。最后，执行“纸测试”，用来验证后挡料与工件的真实接触状态。

• 操作方法：将工件推向后挡料指，在你认为已经到位的情况下，尝试在工件边缘与挡指之间插入一张普通 A4 纸（厚度约 0.1 mm）。
• 判定标准：保持工件位置不变，试着将纸张抽出。
  • 抽不动 / 纸被撕裂：说明工件与挡料指是实打实地贴合。
  • 纸可以滑动 / 被抽出：说明两者之间存在肉眼难以察觉的微小间隙。这通常意味着工件是歪斜的，或者挡料指高度设置不当，导致工件“钻”到了挡指下方。

这个看似简单的小动作，往往能一秒钟戳穿肉眼完全察觉不到的“虚靠”问题。要记住：如果第一刀的定位基准本身就是悬空的，那么后续所有折弯尺寸基本都注定报废。别急着改程序，先确认你所依赖的物理接触是真实、可靠的。

诊断“幽灵”故障：当机器的表现仿佛喝醉了一样

多数操作手册在讲故障排查时，默认机器处于理想的物理状态，于是把问题一概归因于参数或程序错误。但资深操作员都清楚一个反直觉的事实：当控制器里的代码天衣无缝，而折弯结果却错得离谱时，你面对的往往已经不是数学问题，而是液体流动与金属疲劳在暗中较劲。

正确的思路不是立即改程序，而是回到设备本身。理解这一点，是掌握任何高精度折弯设备的分水岭。想系统性理解这些差异，建议结合设备制造商提供的产品手册对照学习。

你已经掌握了编程逻辑，下一步必须学会像医生一样“问诊”设备。折弯机并不是一台冰冷的数字设备，而是由液压油、伺服阀、光栅尺等组成的复杂有机体，会受到温度、压力和磨损的持续影响。当机器开始表现得像“喝醉了”——角度漂移、滑块发抖、精度来回游走——请先别急着改代码，而是要回过头来检查它的物理状态。

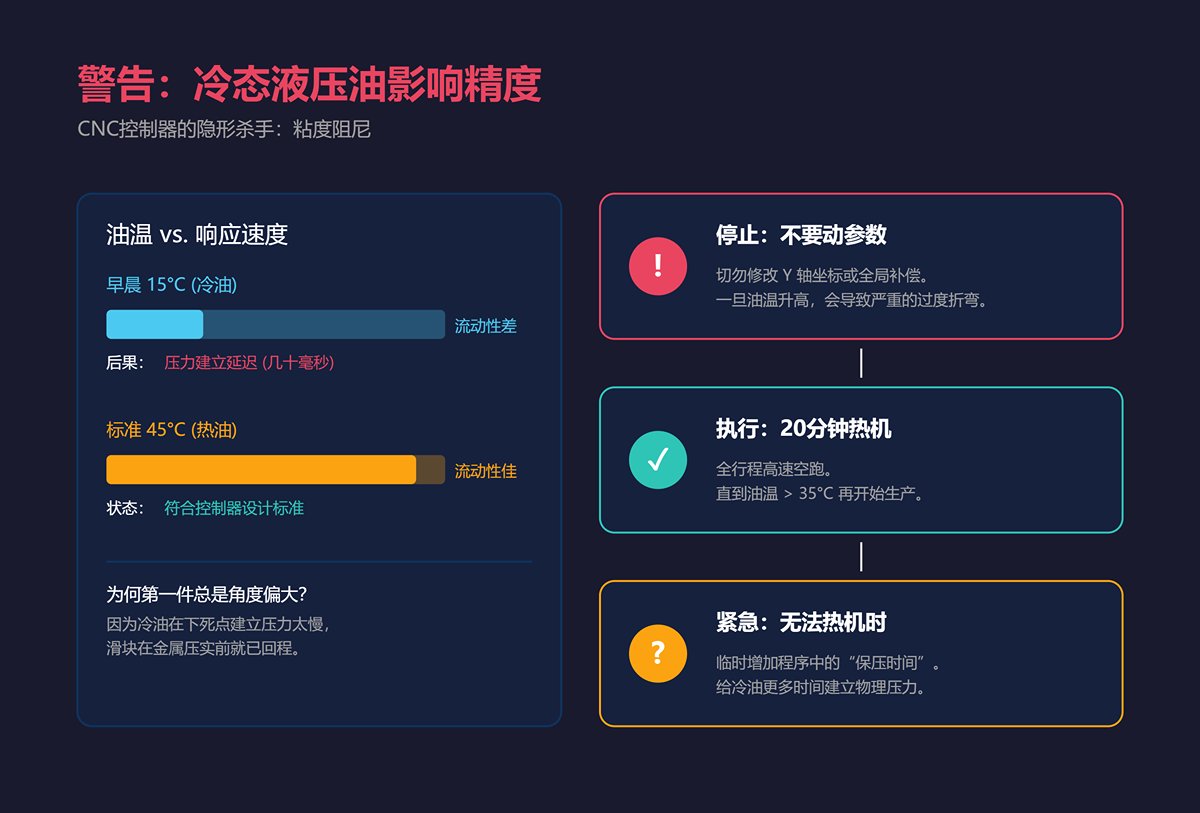

“晨吐”现象：冷态液压油如何偷偷篡改 Y 轴深度

早班的第一个小时，是“幽灵”最容易现身的时候。常见症状是：第一件工件的角度总是偏大，也就是折弯深度不够。操作员往往下意识地增加 Y 轴深度，可一到上午十点左右，油温升高，同一套数据却突然变成了过度折弯。

这正是典型的“晨吐”现象，其根源在于伺服阀响应滞后。

CNC 控制器在设计时，是按照液压油处于标准工作温度（通常约 45 °C）下的流动性来计算阀门响应的。但当早晨油温只有 15 °C 左右时，油液粘度会大幅上升，产生明显的粘度阻尼，从而引发两个关键问题：

1. 刹车不准：在滑块由快速下行切换到工进速度的“静音点”附近，冷油带来的阻力会让减速反应滞后，滑块有可能冲过预定位置。
2. 出力延迟：更隐蔽也更致命的问题发生在下死点。当控制器下达“到达深度并保压”的指令时，冷油建立系统压力的速度比热油慢几十毫秒。对高精度折弯来说，这短短的延迟就足以让滑块在金属尚未完全压实前提前回程。

专家对策：不要在早班第一小时随意修改全局补偿或 Y 轴参数。应强制执行 20 分钟的热机流程，让滑块进行全行程高速空跑，直到油温稳定在 35 °C 以上。如果任务紧急、确实无法热机，可以临时增加程序中的保压时间，给冷油多一点建立压力的物理时间，而不是去动最敏感的 Y 轴坐标。

破解“独木舟”效应：中间角度偏大时的液压挠度补偿思路

当你折弯一根 3 米长的工件，两端角度都是标准的 90°，而中间却达到 92°，把工件放到地面上会发现中部隆起，形状就像一条“独木舟”。这并不是程序算错，而是机床在负载下的物理平行度失效了。

在几十吨压力作用下，滑块（上梁）会产生向上的拱起，而工作台（下梁）则会向下挠曲。这种弹性变形会在中间区域物理性地拉大上下模具之间的间隙，直接导致角度偏大。为了解决这一问题，现代折弯机通常配备液压挠度补偿系统，利用底座中的一组油缸在受力时向上顶起工作台中央，以抵消上述变形。

因此，一旦出现“独木舟”现象，第一步不是改 Y 轴深度，而是检查 CNC 系统中的挠度补偿值，确认补偿是否与当前工件长度、材料和吨位相匹配。

• 诊断逻辑：在控制器中刻意增加 20% 的补偿值。
  • 如果中间角度随之变小（逐步逼近 90 度），说明补偿系统本身是有效的，只是计算模型或参数仍需细调。
  • 如果中间角度毫无变化，这通常意味着补偿油缸的液压阀卡滞、传感器读数虚高，或油缸密封圈老化漏油——系统“以为”它已经顶起来了，实际上力并没有传递出来。

如果设备较老、并不具备自动补偿功能，切勿试图通过提高总压力来解决问题，那只会加速模具和机床的损坏。此时应回归一种古老却极其有效的方法——“垫纸法”：在下模座的中部下方垫入极薄的铜皮或纸片，人为制造“中间高、两头低”的下模轮廓，用物理方式抵消机床受力后的挠曲变形。

90 度追逐战：通过独立调整 Y1 / Y2 轴修正锥度弯（喇叭口）

当工件左侧正好折出 90 度，而右侧却折成 91 度（形成锥度或喇叭口）时，说明滑块相对于工作台已经发生倾斜。CNC 折弯机的 Y1（左油缸）和 Y2（右油缸）是独立闭环控制的，这类故障的本质是——“数字世界的水平”与“真实机械水平”出现了偏差。

修正的核心思路，是分别调整 Y1 或 Y2 的参考点（Offset），并严格遵循“大进小退”原则：

• 角度偏大（如 91 度）＝ 折弯不够深 → 需要加深行程；
• 角度偏小（如 89 度）＝ 折弯过深 → 需要回退行程。

操作经验法则：在标准 V 型模具条件下，折弯深度每变化 0.1 mm，角度大致变化 1～1.5 度。因此，如果右侧（Y2）比左侧大 1 度，可以将 Y2 轴的校正值（Correction / Offset）设为 -0.08 mm（假设向下为负方向）。

警惕“螺旋扭曲”风险：软件补偿终究受制于物理极限。当左右两侧 Y 轴的补偿差值超过 0.5 mm 时，滑块在导轨中等同于一边运动一边被“拧麻花”。这不仅会急剧加速导轨磨损，严重时还可能引发滑块粘滑甚至卡死。一旦发现必须依赖极大的补偿量才能折平，应立即停机——这通常意味着机床整体水平或滑块连接结构已经失准，必须由机械工程师介入进行实体调整，而不是继续用软件硬撑。

当滑块开始“蠕变”：如何区分阀门内泄与光栅尺漂移

最令人不安的故障之一莫过于：机器悬停在半行程位置，你离开几分钟再回来，却发现滑块自己往下掉了，或者屏幕上的坐标数值在诡异地跳动。这正是典型的“蠕变”现象。此刻，你必须厘清问题根源——究竟是控制系统制造的“假象”，还是液压系统真实在泄漏。

区分两者的金标准，是执行“断电测试”：

1. 场景 A：通电状态，伺服开启，坐标持续跳变。
   如果屏幕上的 Y 轴坐标不断微幅跳动（例如从 100.01 跳到 100.05），同时滑块伴随高频、极小幅度的抖动或嗡鸣声，这通常指向光栅尺读数头松动，或伺服增益设置过高。系统在试图修正错误反馈的过程中，引发了持续的微震荡。
2. 场景 B：完全断电，滑块缓慢下沉。
   切断电源后，将百分表吸附在机架上，使表头顶住滑块底部，静置观察 10 分钟。
   • 如果表针持续转动，说明这是真实的物理泄漏，液压油正从高压腔渗入低压腔。
   • 进一步定位：
     • 若左右两侧同步下沉，多半是支撑阀或主液压阀内泄；
     • 若仅有一侧下沉、导致滑块产生倾斜，则极有可能是该侧油缸活塞密封圈已经严重损坏。

只有在明确区分电子漂移还是液压泄漏之后，你才能做出正确决策——是请液压维修人员更换密封圈，还是由电气工程师处理光栅尺与伺服参数，而不是在无头绪的拆装中白白浪费时间。

经得起真实材料考验的折弯编程之道

市面上大多数折弯编程教程都存在一个根本性误区：它们默认编程只是数据搬运——把图纸上的数字原封不动地输入控制器。这种理解不仅肤浅，而且危险。CAD 软件运行在一个理想化、完美的欧几里得数学世界中，而你的折弯机却身处一个充满公差、回弹和材料波动的真实车间。

编程的本质从来不是“输入”，而是翻译。如果你把 CAD 计算出的展开尺寸直接照搬进系统，第一件产品几乎注定会报废。下面这些原则，才是让物理现实服从你设计意图的生存法则。

在真实车间环境中，折弯从来不是孤立工序。材料往往来自激光或剪切下料阶段，例如通过光纤激光切割机或成套的激光切割柔性生产线完成。前道工序的尺寸稳定性，直接决定了折弯补偿的难度。

无视 CAD 文件：为什么必须基于现有模具反推展开长度

在空气折弯中，CAD 模型往往只是一个“看起来很美”的假象。工程师在 SolidWorks 等 CAD 软件里建模时，通常默认内圆角半径 R 等于板厚 T，或者为了省事直接填入一个固定值（比如 1mm）。软件随后便基于这个虚拟的 R 计算 K 因子和展开长度。

但在车间里，物理规律完全不同：内圆角半径并不由刀尖半径决定，而是几乎完全取决于 V 型下模的开口宽度。

这正是业内广为流传的 20% 规则。对于低碳钢，空气折弯后自然形成的内半径，约为 V 口宽度的 16%–20%。比如，你要折弯的是 3mm 板材，图纸上标注 R=3mm；可如果车间里使用的是 V24 模具，实际成型的内半径将接近：

24mm × 0.2 = 4.8mm

真实半径（4.8mm）明显大于 CAD 半径（3mm），这意味着实际所需的展开长度会更短。如果你完全按照 CAD 尺寸下料，折弯完成后，两侧法兰一定会偏长，整件零件总长直接超差。

生存法则：

1. 先看模具，再谈展开：拿到图纸，第一步不是看尺寸，而是确认你车间现有的 V 模规格。
2. 反推出真实 R 值：用公式 R_actual = V_die × 0.2，得到真正受物理法则支配的内半径。
3. 重新计算扣除值：彻底抛弃 CAD 给你的 K 因子，用算出的 R_actual 重新计算或查表得到折弯扣除值（Bend Deduction），这才是可靠的下料尺寸。

何时用角度模式，何时用深度模式（以及混用的灾难性后果）

现代 CNC 折弯系统通常提供两种控制逻辑。理解它们的边界，是避免批量报废的关键。

角度模式属于“意图控制”。你告诉机器“我要 90°”，系统会结合材料库中的抗拉强度、板厚、模具参数，自动计算回弹，比如判断应先折到 88.5°，再换算为 Y 轴下压深度。它的优势在于能自动补偿回弹：即便更换了材料批次，也只需微调“板厚”或“角度校正”，系统就会重新计算合适的深度。

深度模式则是“绝对位置控制”。你给机器的只有一个指令：“Y 轴下压到 102.35mm”。系统不会推理，也不会补偿，只是精准执行。这种模式对于压死边或撞底折弯来说，是唯一安全且可控的选择。

混用的死局：问题往往出现在调试阶段。假设你在角度模式下折出了 91°，于是输入了 “-1°” 的角度校正，系统在算法层面修正了目标值。此时，如果你为了微调某个工位，贸然将该工步切换为深度模式，那么这个 “-1°” 的逻辑补偿会瞬间失效。

因为深度模式不理解“度”，它只认识“毫米”。结果往往是：原本已调好的角度突然严重跑偏，甚至更糟——系统试图把角度补偿强行映射为下压深度，导致滑块异常深压，直接损坏模具。

铁律：绝不要在同一个程序段里混用角度逻辑和深度逻辑。这不是技巧问题，而是生死线。要么把思考权交给机器，要么牢牢掌握在自己手中。

折弯顺序：在碰撞发生前，看清“由内向外”的干涉陷阱

随着每一刀折弯完成，原本的平板一步步演化为三维零件，其占据的空间呈指数级膨胀。折弯顺序的根本矛盾就在于：工件在不断变大，而设备的可用空间却在持续缩小。

新手最常见、也最直觉的失误，是先折最外侧、最大的法兰——因为它们最好拿、最好靠。这几乎必然引发一种“空间幽闭症”：当左右两侧的大法兰折完后，工件已经变成一个明显的“U”型。此时再想去折中间的小折边，就会发现 U 型侧壁已经包住了上刀；一旦抬起工件，侧壁极有可能直接撞上滑块或上模夹具，折弯被迫中断。

“由内向外”策略才是唯一可靠的解法。先完成内部最复杂、最精细的结构（例如加强筋、小 Z 弯），此时工件主体依然接近平板状态，几乎不存在干涉风险；最后再折最外层的大法兰，把已经成型的复杂几何“包”在内部。

视觉检查法尤为关键：在程序里按下确认键之前，先闭上眼，在脑中演算一遍——“这一刀折下去，工件翘起的那一部分会撞到什么？” 如果答案是“上梁”或“后挡指”，那就意味着顺序必须立刻调整。

后挡指设置：什么时候用“台阶”，什么时候用“平面”

后挡指从来不只是一个简单的挡块，它是尺寸精度真正的地基。选择用“平面”还是“台阶”来接触工件，本质上是在稳定性与可靠性之间做取舍。

平面定位，依靠挡指较大的接触面积。

• 适用场景：第一刀折弯，或依赖一条足够长、笔直的边进行定位时。大面积接触可以有效抑制工件旋转，有助于保证垂直度。
• 潜在陷阱：当折弯极短法兰（例如 10mm），而挡指平面高度却有 20mm 时，老旧设备的挡指下方往往存在磨损或微小间隙，薄板极易滑入挡指下方，结果就是尺寸偏短，而且每件都不一致。

台阶定位，则利用挡指前端突出的高精度硬质合金接触点。

• 适用场景：
  1. 短法兰：台阶带来明确的“钩住”效果，板料要么准确靠到位，要么根本靠不上，不会形成那种危险的“半靠状态”。
  2. 反向折弯之后：如果前一道已经折了一个向下的折边，再用它来定位，平面挡指往往会被该折边本体顶住，无法真正靠死；台阶的前伸结构正好避开挡指主体，彻底消除干涉。

生存法则：长直边靠“面”换稳定，短边或复杂边靠“台阶”求精度。一旦在程序中选定定位方式，量产过程中绝对不要随意切换——因为平面和台阶的零点坐标（Z 轴偏移）通常存在细微的机械差异，频繁切换会直接导致整批零件尺寸跳动。

挽救不良批次：不必推倒重来的一门止损艺术

大多数折弯手册都在教你如何“避免错误”，从逻辑上无懈可击，但在真实车间里却显得过于理想化。它们忽略了一个残酷事实：金属本身，才是最大的变量。 同一批材料中，抗拉强度的波动、晶粒方向的变化，都足以让再完美的程序产出不良品。

一名高阶技师的真正价值，不只是把参数调到最优，更体现在——当这些参数失效时，能否运用近乎“车间黑暗艺术”的手段，在公差边缘把零件拉回合格线。这不是简单修补，而是一场材料力学与几何逻辑之间的博弈。

动态微调角度，而不引爆公差堆叠

在多道折弯（例如 Z 型弯、帽型材）中，第一刀的角度偏差往往是致命的。第一刀若折成 89°（偏内），而不加干预继续折弯，误差会在后续工序中被层层放大，最终导致零件几何关系完全失控，根本无法装配。

新手往往本能地想“修好”第一刀，这通常既费时又低效。高阶的处理思路，是采用“借力修正”：其核心逻辑，在于真正理解“装配”的本质：在绝大多数插槽或焊接应用中，平行度往往比单一的垂直度更关键。如果第一刀由于回弹不足只折到了89度，那么在反向进行第二刀时，就不必死守教科书式的90度设定。相反，可以有意识地将第二刀折到91度。

这是一种典型的“以偏制偏”的思路。虽然两个立面相对于底面都并非绝对垂直，但它们彼此之间保持了良好的平行关系。正是这种看似反直觉的微调，使零件在功能层面依然合格，能够顺畅地滑入装配槽中。

同样地，当问题转化为线性尺寸误差时，必须学会在图纸上识别“逃生法兰”。这类法兰通常不与其他精密零件发生配合，多为悬空结构或仅作为盖板边缘存在。通过后挡指的精细调整，将前道工序累积的尺寸误差有意识地“推送”到这个最不重要的边缘上。记住这句口诀：保孔距，弃边长。

如何拯救已经过度折弯（折深了）的零件

折弯不足通常不构成问题，只需再次进刀即可修正；而过度折弯——例如目标90度却折成了88度——往往被直接判定为报废，因为金属纤维已超过屈服临界点。

切记不要试图用大锤敲击，或徒手强行掰回角度。这不仅会严重破坏直线度，还会在表面留下无法消除的锤痕。此时真正可行的手段是“反向压平法”。

操作步骤如下：

1. 翻转工件：将工件整体翻转180度，使尖锐的88度角朝上。
2. 架桥定位：将工件放置在下模具的肩部平面上，或借助精密磨削的垫块，使折弯线悬空、工件被“架桥”支撑。
3. 受控施压：手动、缓慢地下行滑块，用上模的尖端轻轻压在折弯线的背脊位置。

这里的关键在于力道控制。目标不是把工件压平，而是施加刚好足以引发弹性变形的压力，让角度“张开”约2–3度。该方法会极其轻微地增大内圆角半径，但对于角度公差在±0.5度范围内的非精密配合件而言，这是几乎唯一不会破坏表面质量的补救方案。

警示：此方法仅适用于延展性良好的软钢或铝材。对于高强度钢或经淬火处理的材料，反向施压极易导致折弯线产生裂纹甚至断裂。

部分批次分诊：懂得何时“快速报废”，才能止损工时

当你面对一批50个零件，其中有20个角度超差时，人性中的心理陷阱往往会驱使你逐一返修。而这，正是生产效率被悄然吞噬的隐形杀手。

此时需要的是冷静而理性的决策数学。修复一个零件通常意味着：重新定位（30秒）＋设备微调（2分钟）＋谨慎的二次折弯（1分钟）＋质检测量（1分钟）。修复20个零件，等同于消耗90分钟的高级技师工时，以及同等时长的关键机床占用。

反观之下，重做成本往往低得出乎意料。若材料只是普通冷轧板，激光切割出新料仅需数分钟，而在正常节拍下折弯约为30秒/件。重做20件，可能总耗时不过15分钟。

除非你面对的是钛合金、紫铜等高价值材料，或交付窗口只剩一小时且仓库无可用板材，否则“快速报废”几乎永远是止损的最优解。不要为了省下几块钱的材料费，去浪费更昂贵的机床产能与人工时间。懂得果断丢弃废品，和懂得制造良品一样，都是成熟专业素养的一部分。

交接班：确保下一个班次不会继承灾难

当夜班技师走进车间时，他接手的往往并不是一台处于理想状态的设备，而更可能是一颗尚未引爆的“定时炸弹”。上一班留下的任何一个未记录的 Y 轴微调、一个为了赶进度而临时屏蔽的安全光幕报警，或者一个只针对特定批次板材调整过的回弹补偿，都可能在凌晨三点集中“爆雷”。

你不能指望口头交接覆盖所有细节。真正可靠的做法，是建立一套结合“防呆（Poka-Yoke）”与“强制锁定”的机制，让折弯机在换班时，其物理状态与数字逻辑都保持绝对透明、绝对安全。这不是不信任同事，而是职业化的防御式编程思维。

锁定程序：别让一次“随手修改”毁掉整条产线

交接班中最大的风险，往往来自接班人试图“优化”一个他并未完全理解的程序。你的任务，是通过分级锁定，把“修改权”关进笼子里。

启用“数字地堡”机制。在 Fanuc 或其他基于 G 代码的折弯系统中，千万别把量产程序和核心宏程序随意丢在普通存储区。

• 重命名为 9000 号段：将已经验证稳定的量产程序或核心宏，统一命名为 O9000–O9999。
• 参数锁死：找到系统参数 #3202（或对应的写保护参数），将 NE9（Bit 4）设为 1。
• 最终效果：O9000–O9999 程序会被系统彻底隐藏——不可见、不可编辑、不可删除。即便误按删除键，屏幕上也只会冷冰冰地弹出一句：“Write Protect”。

善用“物理钥匙”锁。如果你的控制系统（如 Haas，或部分 Amada / Delem）侧面带有 “Memory Lock” 钥匙开关，一定要用。

• 在量产程序确认无误后，将钥匙拧到 “Lock” 位置，并直接拔走钥匙。
• 此时，接班操作员只能按下绿色启动键运行程序，任何折弯角度或后挡料位置都无法被修改。

这种方式简单、粗暴，却极其有效。它让“改程序”变成一件需要授权和仪式感的事情，而不再是一个下意识的操作习惯。

记录修正值：保存“真实世界”的数据，而不是理想模型

工艺员在办公室 CAM 软件里设定的折弯参数，本质上都是理论值。而在真实车间环境中，技师可能为了补偿液压油温升导致的 Y 轴漂移，把滑块下死点修正了 -0.05 mm。如果下一班直接调用原始 CAM 程序，把这些“真实世界”的修正值覆盖掉，第一刀下去轻则报废，重则直接撞机。

建立“逆向更新流程”。严禁用 CAM 生成的理论数据，直接覆盖设备上的现场实测数据。

采用宏变量记录法。在程序结尾加入一段宏代码，把当班最终确认使用的关键参数，写入 #500 系列公共变量。

• #501 = #2001 （记录当前实际使用的 Y 轴修正值）
• #502 = #100 （记录该批次材料的回弹补偿系数）

#500 系列变量断电也不会丢失。下一班启动程序时，系统可自动比对当前设定与 #500 中的记录值；一旦偏差超过预设安全阈值（例如 0.05 mm），立刻报警提示：“数据异常，请核对补偿值”。

这会强制接班人做出选择——是延续你的修正，还是明确地回退到理论值，而不是在不知情中踩雷。

给自己留的备注：让明天的工作更轻松

别写“今天跑得很顺”。要写清楚：“在什么情况下会出问题”。把交接记录从流水账，升级成真正有价值的“战术笔记”。

标准化你的交接单。别写长篇叙述，只盯住临界状态和临时变更：

• 临界点：“注意：液压油温超过 50℃ 时，角度会偏大约 0.5°，需要手动补偿。”
• 临时变更：“为应对本批硬度偏高的板材，在 G54 的 Y 轴中加入 -0.03 mm。提醒：明早更换新批次材料时务必改回。”
• 废品趋势：“每折弯 20 件，检查一次 90° 角，近期回弹有逐渐增大的趋势。”

充分利用屏幕上的“电子便签”功能。在 CNC 程序最开头的注释区，强制写下一行全大写警告：(WARNING: MATERIAL BATCH A-23 HARDER THAN USUAL - OFFSET Y -0.05)。它的作用只有一个——在下一班按下启动键之前，先把这行字送进他的视线里。

当夜班技师再次走进车间，面对的将不再是一个充满不确定性的“黑箱”。程序是被锁定的，修正值是被系统记忆并验证过的，屏幕上还闪烁着你留下的战术级预警。

他不需要猜测你做过什么，也不需要重新试错。

他要做的，只是站在你的基础上，把胜利延续下去。

无论你的车间规模多大，或是否已经引入自动化折弯单元，交接班永远是风险最高的节点。程序锁定、参数记录和清晰备注，都是让设备长期稳定运行的“底层制度”。

如果你所在的工厂正计划升级设备、引入更高一致性的折弯方案，或希望根据自身产品结构匹配合适的机型与自动化程度，最稳妥的方式始终是与专业制造商直接沟通。联系我们，让设备选型与工艺能力真正匹配生产需求。
